Описание

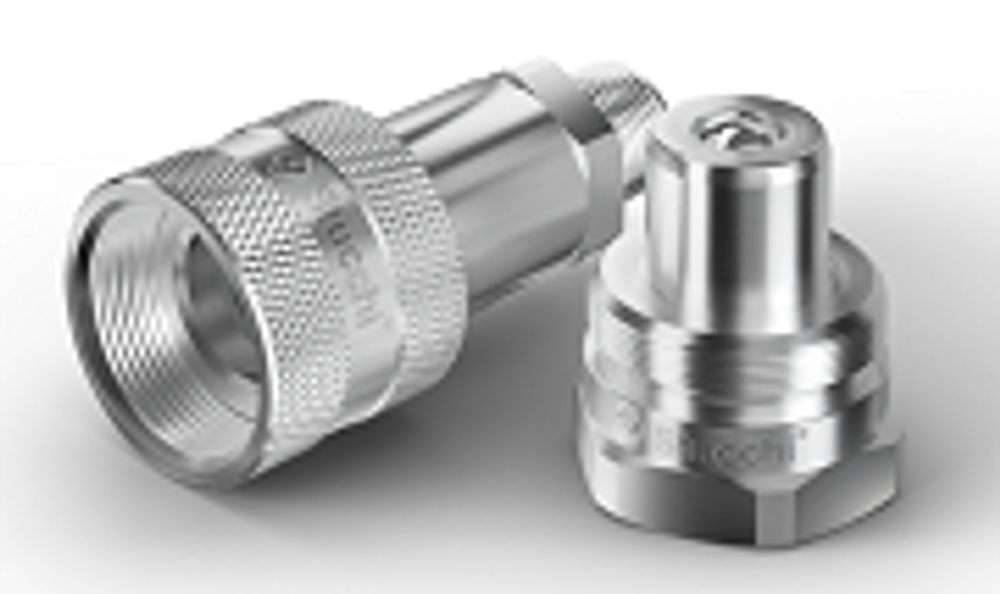

Серия быстроразъемных соединений резьбового типа «IV-HP» с шариковым клапаном предназначена для систем с высоким рабочим давлением до 700 бар. БРС изготавливаются из высококачественной углеродистой стали с оцинковкой. Взаимозаменяемы с однотипными соединениями, существующими на рынке и в основном используются для гидравлических домкратов и цилиндров.
Преимущества:
Шаровые клапаны из закаленной стали обладают хорошим сопротивлением износу.
Компактная, легкая конструкция.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: Резьба
Рабочее давление: до 700 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 23л./мин.
Уплотнения: NBR
Сферы применения: системы с высоким давлением, гидравлическое оборудование
Характеристики
| Артикул | Бренд | B | C | D | E | F | G | H | I | ID ISO | J | А | вес, кг | резьба | Часть |
| 800201008 | Stucchi | - | 22,0 | - | 28,0 | 60,8 | 74,5 | - | 24,5 | 1/4 | - | 1/4 | 0,14 | NPT | Розетка |
Характеристики
Размер J
-
Размер F
60,8
Длина БРС в сборе
74,5
Размер E
28,0
Размер D (мм) для БРС
-
Размер БРС
1/4
Размер H для БРС
-
Размер C, мм
22,0
Размер I
24,5
Резьба
NPT
Размер A БРС Справочник
1/4
Все характеристики
