Описание

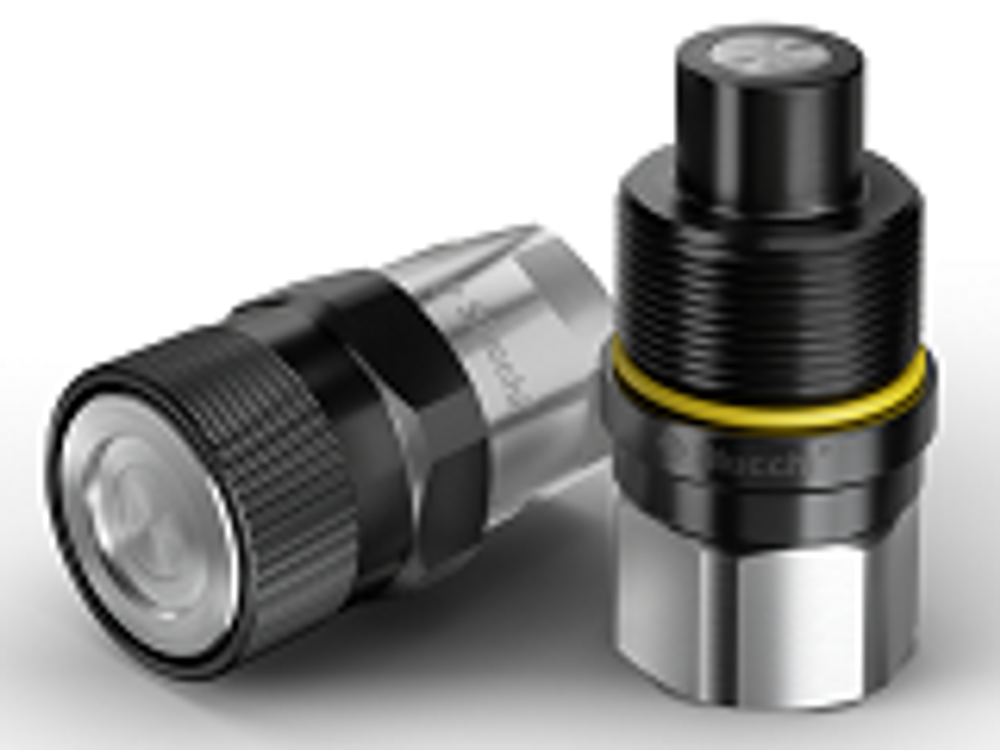

VEP-P - серия БРС Flat Face с резьбовым соединением - разработка Stucchi для применения в гидравлике при высоком рабочем давлении и необходимости соединения БРС при остаточном рабочем давлении в системе. Резьбовое соединение исключает преждевременный износ или «отвердение», свойственное БРС с шариковым запорным элементом при использовании в высоко-пульсирующих системах. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении, и в то же время, исключать внешние утечки жидкости в процессе подключения/отключения.
Преимущества:
Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
Специальные размеры серии VEP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.
Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
Минимальное попадание воздуха при соединении.
Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
Высокая сопротивляемость скачкам давления.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 600 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 1000 л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Видео-демонстрация
Характеристики
| Артикул | Бренд | B | C | D | E | F | G | ID ISO | N | Q | T | А | вес, кг | М | размер резьбы | резьба | Часть |
| 807200008 | Stucchi | - | 36,0 | - | 49,8 | 84,8 | 164,0 | 1/2" | M40x3 | 46,0 | - | 3/4 | 0,59 | 45,8 | VEP13P 3/4 BSP | BSP | Розетка |
Характеристики
Размер резьбы
VEP13P 3/4 BSP
Размер F
84,8
Длина БРС в сборе
164,0
Размер E
49,8
Размер D (мм) для БРС
-
Размер БРС
1/2"
Размер C, мм
36,0
Резьба
BSP
Размер A БРС Справочник
3/4
Размер T резьбовые БРС
-
Размер N
M40x3
Размер Q
46,0
Все характеристики
