Описание

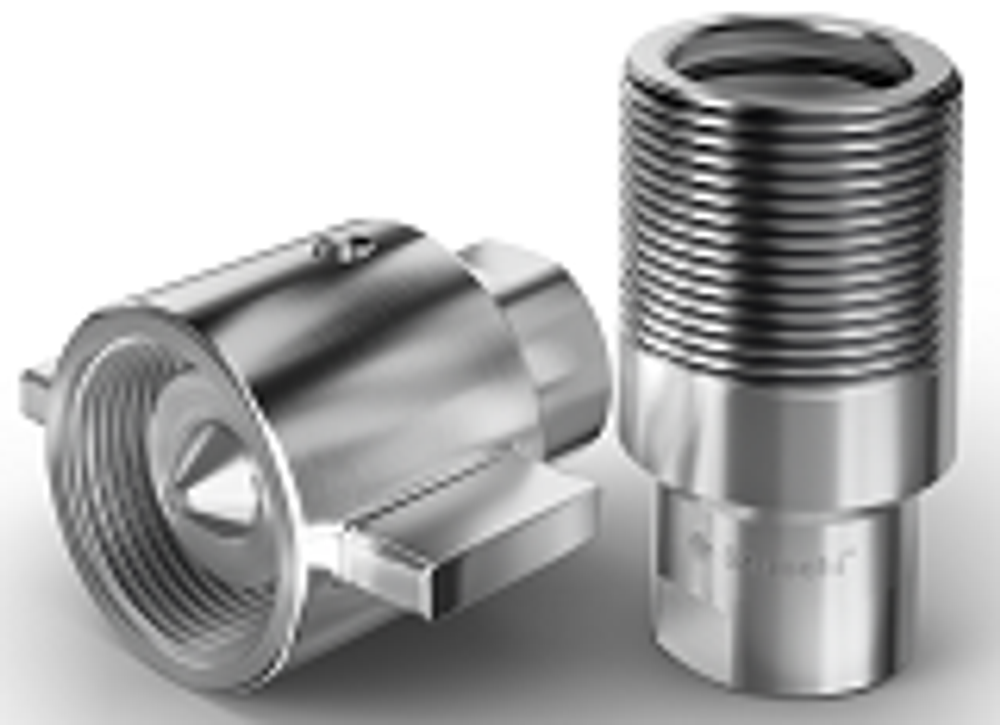

Серия БРС «VOF» - это резьбовые соединения с тарельчатым клапаном. БРС изготавливаются из высокопрочной углеродистой стали с хромированием. Благодаря специально разработанной внутренней форме БРС серии «VOF» устойчивы к перепадам давления и предназначены для использования в системах с высокими импульсными нагрузками. БРС серии «VOF» прошли тесты на 500000 циклов (в соединенном виде). Соединения этой серии испытаны на огнестойкость и имеют сертификат Регистра Ллойда (Lloyd) согласно API 16D и директиве № 36 EUB.
Взаимозаменяемы с аналогичынми соединениями своего класса.
Преимущества:
Подсоединение при остаточном давлении в контуре допускается только в одну сторону.
Есть контрольное отверстие для проверки полного подключения соединения.
Сертификат Регистра Ллойда соглано API 16D и директиве № 36 EUB.
Грань под ключ на корпусах изделий предназначена для облегчения процесса сборки соединения.
Тарельчатый клапан с эластомерным уплотнением обеспечивает максимальное уплотнение соединений.
Стопор из высокопрочной углеродистой стали.
Форма внутренних деталей разработана для уменьшения турбулентности и перепадов давления.
Высокая сопротивляемость ударам давления.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 345 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 1100л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, землеройно-транспортное оборудование
Характеристики
| Артикул | Бренд | B | D | E | F | G | H | ID ISO | N | T | А | вес, кг | М | резьба | Часть |
| 811201009 | Stucchi | 76,2 | 154,2 | 4-4 | - | 255,2 | 82,6 | 2" | 122,5 | 182,5 | 2 | 8,10 | - | NPT | Ниппель |
Характеристики
Размер F
-
Длина БРС в сборе
255,2
Размер E
4-4
Размер D (мм) для БРС
154,2
Размер БРС
2"
Размер H для БРС
82,6
Резьба
NPT
Размер A БРС Справочник
2
Размер T резьбовые БРС
182,5
Размер N
122,5
