Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Характеристики

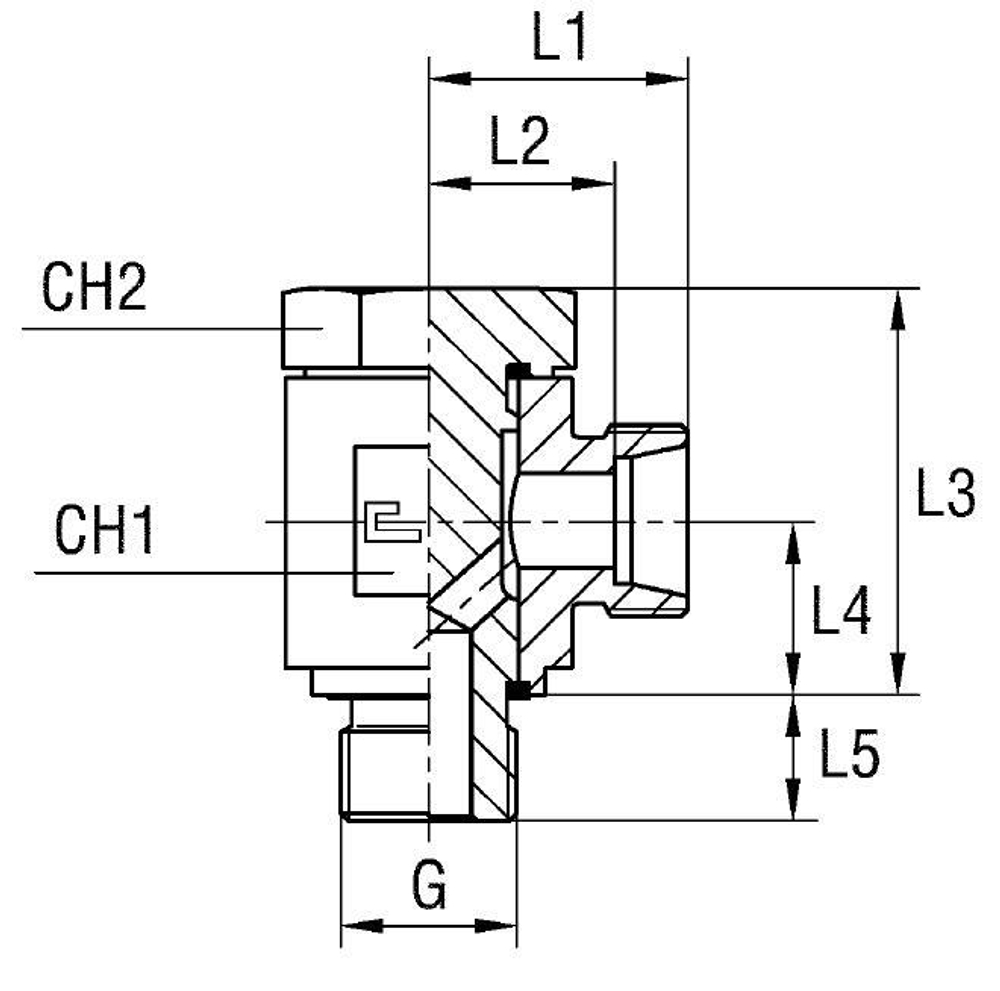

| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Вид | резьба G | серия | Стандарт ТС |
| 101304.1 | CAST | 17 | 17 | 14 | 19 | 12 | 24 | 10,5 | 8 | 27 | 6 | 315 | X | 1/8 | L | Соединения 24° DIN 2353 |
Характеристики
Размер L1 (мм)
19
Размер L2 (мм)
12
WP (bar) рабочее давление
315
D трубы M1 D1
6
Размер CH2
17
Серия
L
Размер резьбы 5
1/8
Размер L3
24
Размер L4
10,5
Размер CH3
14
Размер L5
8
Размер L6
27
Стандарт трубных соединений
Соединения 24° DIN 2353
Все характеристики
