Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Характеристики

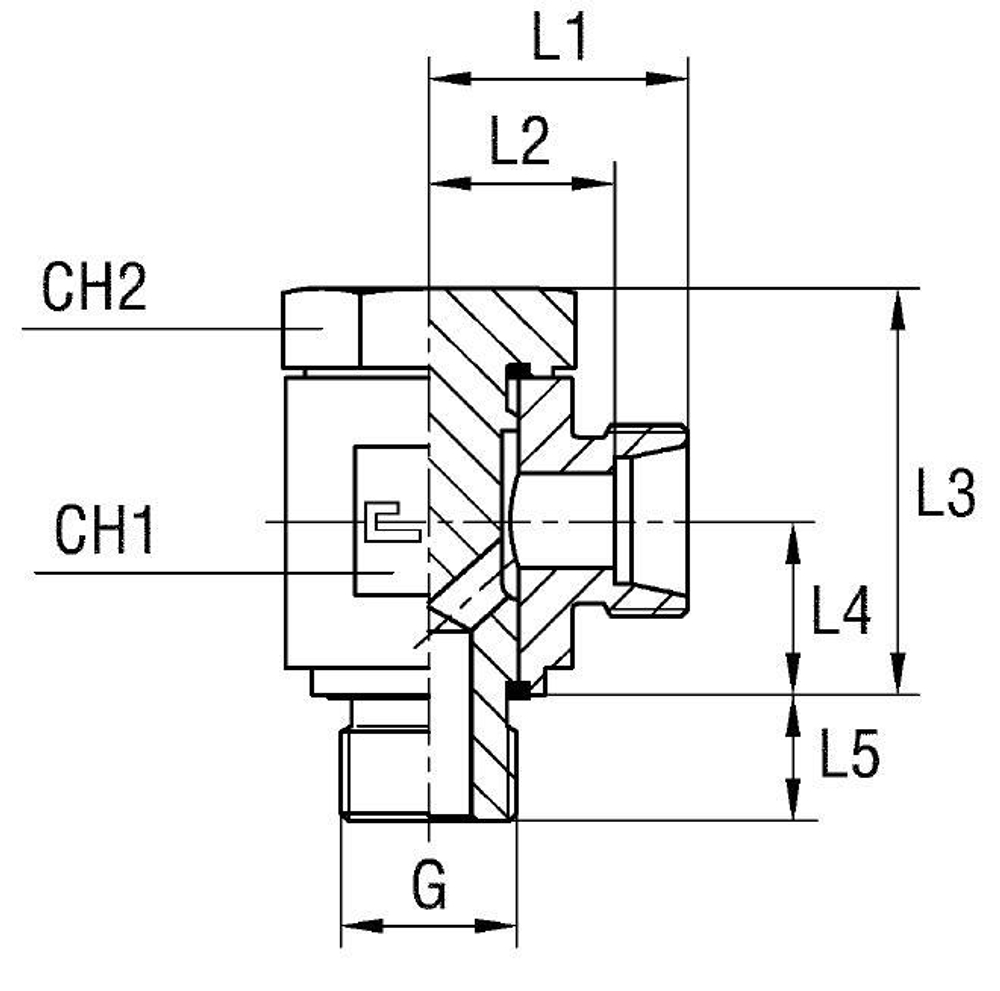

| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Вид | резьба G | серия | Стандарт ТС |
| 101307.1 | CAST | 27 | 24 | 22 | 25 | 18 | 38,5 | 16,5 | 12 | 33 | 12 | 315 | X | 3/8 | L | Соединения 24° DIN 2353 |
Характеристики
Размер L1 (мм)
25
Размер L2 (мм)
18
WP (bar) рабочее давление
315
D трубы M1 D1
12
Размер CH2
24
Серия
L
Размер резьбы 5
3/8
Размер L3
38,5
Размер L4
16,5
Размер CH3
22
Размер L5
12
Размер L6
33
Стандарт трубных соединений
Соединения 24° DIN 2353
