Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

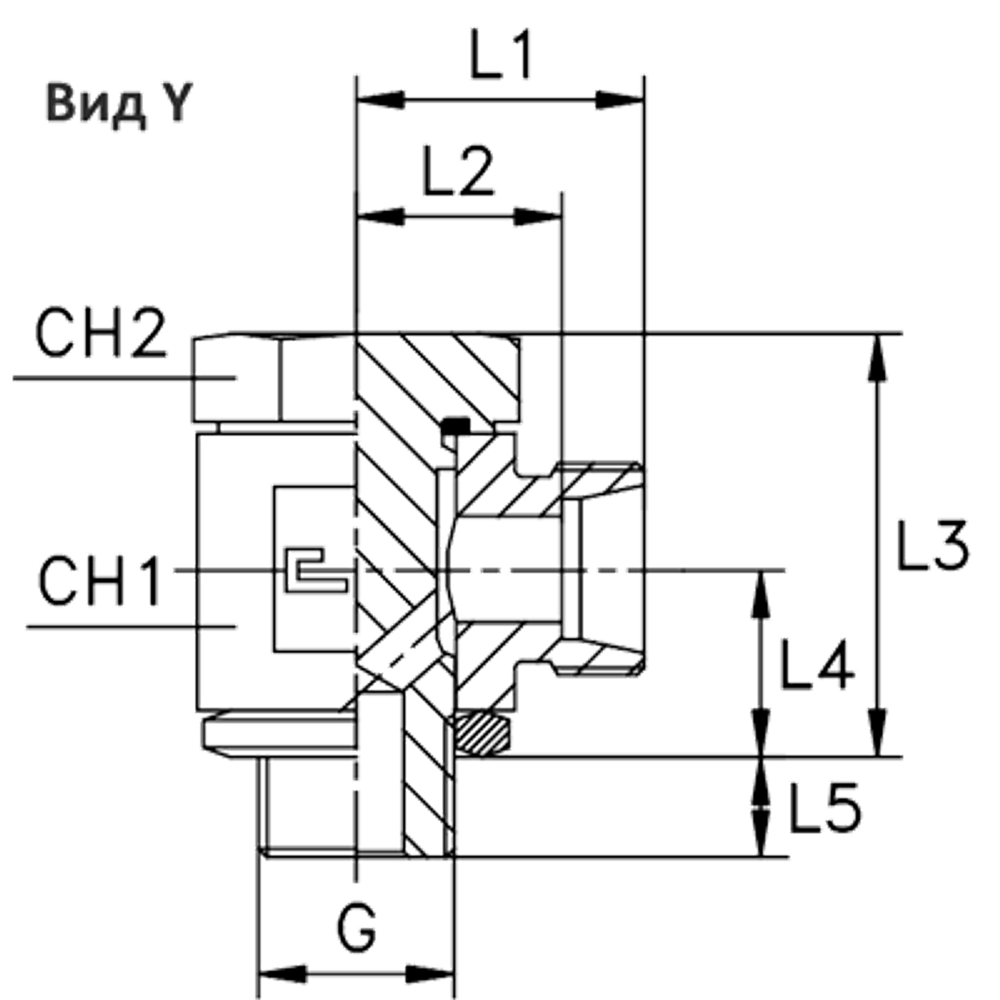

Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Вид Х - резиновое уплотнение. Вид Y - металлическое уплотнение.
Характеристики
| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | Вид | резьба G | серия | Стандарт ТС |
| 101311.1 | CAST | 50 | 46 | 41 | 38,5 | 31 | 66,5 | 30,5 | 18 | 47,5 | 28 | 160 | X | 1 | L | Соединения 24° DIN 2353 |
Характеристики
Размер L1 (мм)
38,5
Размер L2 (мм)
31
WP (bar) рабочее давление
160
D трубы M1 D1
28
Размер CH2
46
Серия
L
Размер резьбы 5
1
Размер L3
66,5
Размер L4
30,5
Размер CH3
41
Размер L5
18
Размер L6
47,5
Стандарт трубных соединений
Соединения 24° DIN 2353
