Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Характеристики

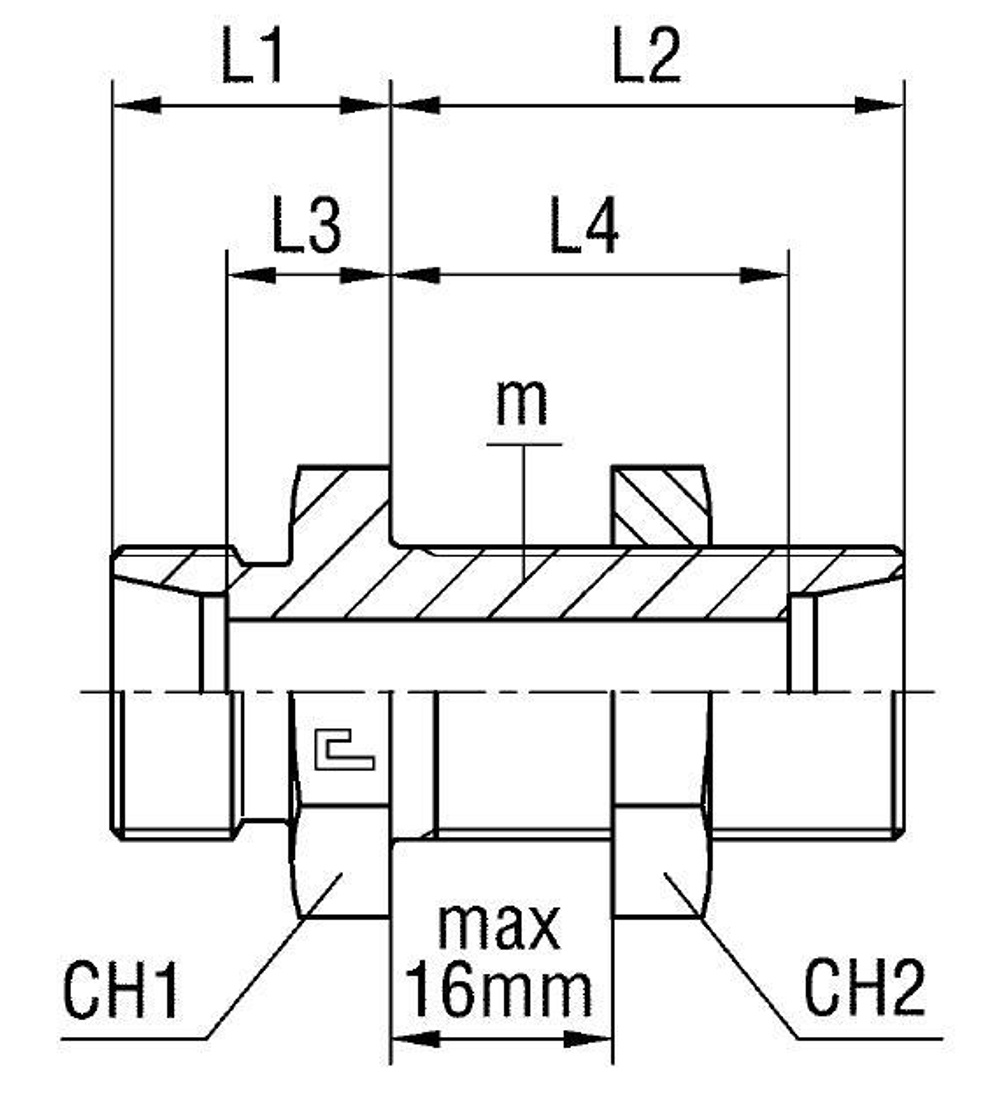

| Артикул | Бренд | CH1 | CH2 | CH3 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | Ø трубы D1 | WP (bar) | резьба m D1 | серия | Стандарт ТС |
| 103617.1 | CAST | 27 | 27 | 24 | 22 | 38 | 14,5 | 30,5 | 31 | 47 | 12 | 630 | 20x1.5 | S | Соединения 24° DIN 2353 |
Характеристики
Размер L1 (мм)
22
Размер L2 (мм)
38
WP (bar) рабочее давление
630
D трубы M1 D1
12
Размер CH2
27
Серия
S
Размер L3
14,5
Размер резьбы 1
20x1.5
Размер L4
30,5
Размер CH3
24
Размер L5
31
Размер L6
47
Стандарт трубных соединений
Соединения 24° DIN 2353
Все характеристики
