Описание

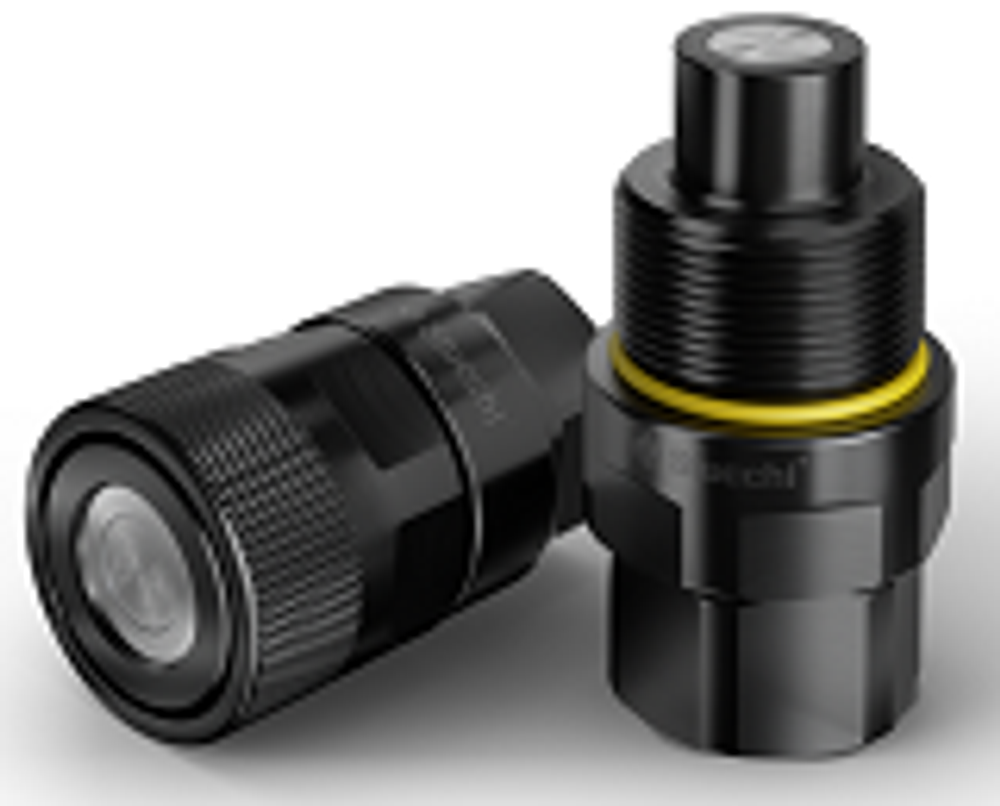

VEP-HD - серия БРС Flat Face с резьбовым соединением - еще один пример непрерывного усовершенствования продукции компании Stucchi. Данная серия БРС разработана для применения на тяжелой технике, при высоком рабочем давлении, высоких динамических и механических нагрузках.
Серия БРС «VEP-HD» с запорной площадкой резьбового типа предназначена для систем с тяжелым режимом работы, высоким рабочим давлением, высокой частотой пульсаций и механическим напряжением. Соединения «VEP-HD» изготавливается из углеродистой стали с высоким сопротивлением, обработанной при использовании азотирования, для увеличения сопротивления износу.
Серия была протестирована на 1000000 циклов. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения.
Серия «VEP-HD» доступна с фланцевыми портами по коду 62. Доступны два типа портов: «Фланцевой порт» (исполнение с 4-мя болтами) и «Фланцевая головка» (исполнение головки и паза под уплотнение). Присоединительные размеры согласно ISO 6162-2 и SAE J518.
Преимущества:
Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
Минимальное попадание воздуха при соединении.
Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
Высокая сопротивляемость скачкам давления.
Безопасность и простота в эксплуатации.
Материал: Высокопрочная углеродистая сталь
Фиксирующий механизм: резьба
Рабочее давление: до 500 Бар
Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
Скорость потока: до 750л./мин.
Уплотнения: NBR
Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
Характеристики
| Артикул | Бренд | A +0,13 -0,00 | B | C | D | D (мм) | E | F | G | G | ID ISO | N | P | Q | T | А | вес, кг | М | размер резьбы | резьба | Часть |
| 808101017 | Stucchi | 1/2 | 65,0 | - | 150,0 | 150 | - | - | 253,9 | 253,9 | 1.1/2" | M80x4 | 75,0 | - | 94,4 | 1.1/2 | 3,3 | 94,4 | VEP30HD 1/2 NPT | NPT | Ниппель |
Характеристики
Размер резьбы
VEP30HD 1/2 NPT
Размер F
-
Длина БРС в сборе
253,9
Размер E
-
Размер D (мм) для БРС
150,0
Размер БРС
1.1/2"
Размер C, мм
-
Резьба
NPT
Размер A БРС Справочник
1.1/2
USIT Размер A +0,13 -0,00
1/2
Размер T резьбовые БРС
94,4
Размер N
M80x4
Размер Q
-
Все характеристики
