Описание
Характеристики
Описание
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....
Характеристики

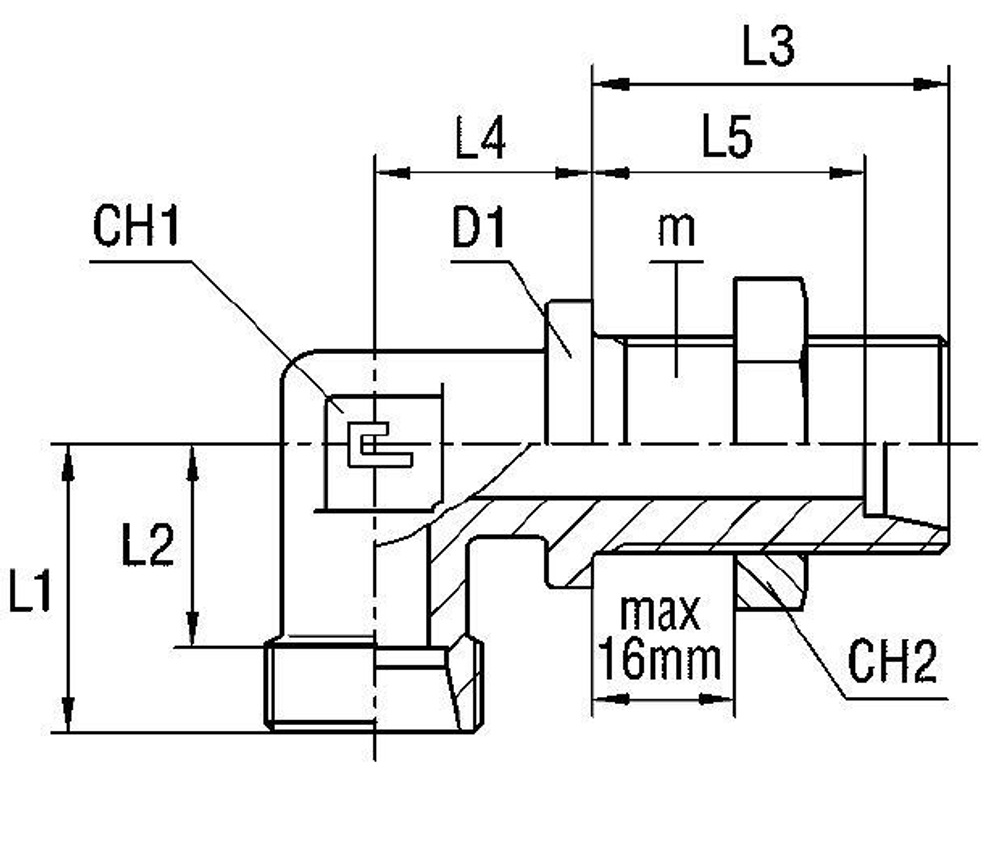

| Артикул | Бренд | CH1 | CH2 | CH3 | D1 | L1 (мм) | L2 (мм) | L3 | L4 | L5 | L6 | L7 | Ø трубы D1 | WP (bar) | резьба m D1 | серия | Стандарт ТС |
| 103708.1 | CAST | 19 | 30 | 27 | 27 | 28 | 21 | 38 | 23 | 31 | 28 | 46 | 15 | 315 | 22x1.5 | L | Соединения 24° DIN 2353 |
Характеристики
Размер L1 (мм)
28
Размер L2 (мм)
21
WP (bar) рабочее давление
315
D трубы M1 D1
15
Размер CH2
30
Серия
L
Размер L3
38
Размер D1
27
Размер резьбы 1
22x1.5
Размер L4
23
Размер CH3
27
Размер L5
31
Размер L6
28
Размер L7
46
Стандарт трубных соединений
Соединения 24° DIN 2353
