Что такое термопластиковый рукав высокого давления
Термопластиковый рукав (РВД) — это шланг высокого давления, у которого внутренняя камера выполнена из синтетического полимера (полиэстера, полиамида или PTFE), а не из резины. Усиление — одна или несколько полиэстеровых либо стальных оплёток; наружный слой — маслостойкий полиуретан с микроперфорацией для отвода паров. Благодаря этой конструкции термопластиковый рукав в 2–3 раза легче резинового РВД при равной прочности, выдерживает больше циклов изгиба и не теряет свойств на открытом воздухе.
Используется в гидравлике, для подачи краски, растворителей, спирта, фреона, метана, пищевого сырья, в системах каналопромывки и водоструйной очистки. В каталоге АПГ Русинжиниринг представлено более 770 моделей термопластиковых рукавов под брендами VERSO (Италия) и POWERMASTER, в диапазоне DN 04–DN 32 и рабочим давлением до 1120 бар.
SAE 100 R7 и SAE 100 R8 — основные стандарты

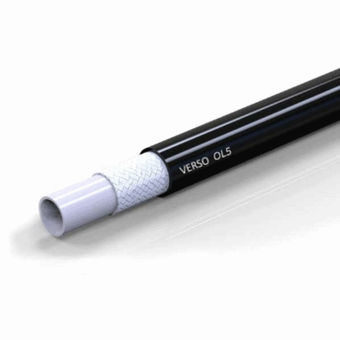

Большая часть термопластиковых рукавов для гидравлики выпускается по международным стандартам SAE 100 R7 (одна полиэстеровая оплётка) и SAE 100 R8 (две оплётки). Серия OL VERSO покрывает оба стандарта в полном диапазоне типоразмеров.
| Стандарт | Конструкция | Рабочее давление, бар | Диапазон DN | Применение |
|---|---|---|---|---|
| SAE 100 R7 | 1 полиэстеровая оплётка | 175–250 | DN 04 – DN 25 | Гидравлика среднего давления |
| SAE 100 R8 | 2 полиэстеровые оплётки | 275–350 | DN 04 – DN 25 | Гидравлика высокого давления |
| JC8 (PM / VERSO) | Усиленная многослойная | 250–345 | DN 12 – DN 32 | Каналопромывка, водоструйная очистка |
| JET POWER | Сверхусиленная | 800–1120 | DN 06 – DN 19 | Экстремально высокое давление |
Применения и серии в каталоге
- Гидравлика R7 / R8 — серии OL (153 модели), MT (103), MTH (75). Для гидросистем спецтехники, прессов, гидростанций. Рабочее давление 175–420 бар.
- Каналопромывка и водоструйная очистка — серия JC (49 моделей) от VERSO и JC8 (4) от POWERMASTER. Рабочее давление 200–345 бар.
- Краски, спирт, растворители, метанол — VE (98 моделей), AS (28), MTK (36), HOG (21). Химостойкая внутренняя камера для агрессивных сред.
- Фреон и холодильные установки — серия FR5 (24 модели). Устойчивость к низким температурам до −50 °C.
- Метан CNG — серия CNG (13 моделей) для подачи метана и сжатого природного газа в автомобильной технике.
- Кислород и пищевые продукты — MTHAT (13 моделей), AT (29). Сертифицированы для пищевой промышленности.
- Гидрожидкости, полиолы и эфиры — серия JACK (10 моделей) и линейка для гидрожидкостей (14).
- Системы CO2 и сервоприводы — для CO2 (7 моделей), PILOT (4) для сервоприводов и систем управления.
- SAE R5 и спец-серии — R5 (12 моделей), TS гидравлика и универсальные исполнения.
Бренды: VERSO и POWERMASTER
VERSO (Италия) — европейский производитель термопластиковых рукавов и трубок. 21 серия в линейке: гидравлика (OL R7/R8, MT, MTH), химия (AS, VE, HOG, MTK), вода и каналопромывка (JC), фреон (FR5), метан (CNG), пищевые продукты и кислород (MTHAT, AT), гидрожидкости (JACK), CO2 и сервоприводы (PILOT). Более 700 моделей в каталоге.

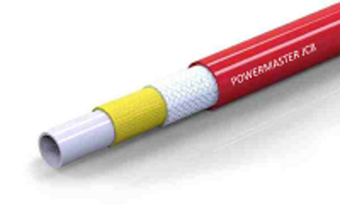

POWERMASTER — специализированный бренд для каналопромывочных машин и водоструйной очистки. Серия JC8 в типоразмерах DN 12 / DN 19 / DN 32 с рабочим давлением 250–345 бар, поставляется бухтами по 100 м.
Преимущества термопластиковых рукавов перед резиновыми РВД
- Вес в 2–3 раза меньше при равной прочности — упрощает монтаж в труднодоступных местах и снижает нагрузку на крепления.
- Минимальный радиус изгиба до 30 мм для DN 04 — компактная прокладка в ограниченных пространствах.
- Стойкость к ультрафиолету, озону и атмосферным воздействиям — длительный срок службы на открытом воздухе без растрескивания.
- Химическая стойкость внутреннего слоя — работа с маслами, растворителями, спиртами, метанолом, кислотами и другими агрессивными средами.
- Микроперфорированный наружный полиуретан — защита от абразивного износа и отвод паров.
- Рабочие температуры от −50 °C до +100 °C — широкий температурный диапазон.
- Большее число циклов изгиба — повышенная усталостная прочность при динамических нагрузках.
Полиамидные трубки и трубки PTFE низкого давления
Помимо рукавов в каталоге доступны термопластиковые трубки:
- Полиамидные трубки (PA12) — 7 моделей пневматических полиамидных трубок диаметрами 5, 6, 8, 10 и 12 мм. Для систем пневмоавтоматики, топливных линий и подачи воздуха низкого давления.
- Трубки PTFE низкого давления — 18 моделей фторопластовых (PTFE) трубок. Для пневматики, химии и пищевой промышленности. Полная химическая инертность, температурный диапазон −60…+260 °C.
Часто задаваемые вопросы
Чем термопластиковый рукав отличается от резинового РВД?
Термопластиковый рукав изготавливается из синтетического полимера (полиэстера, полиамида или PTFE), а не из резины. Он легче в 2–3 раза, гибче, выдерживает больше циклов изгиба, устойчив к ультрафиолету и не растрескивается на открытом воздухе. По рабочему давлению не уступает резиновым РВД той же категории.
В каких условиях лучше применять термопластиковые рукава?
В гидросистемах со средним и высоким давлением (до 1120 бар у серии JET POWER), в условиях ограниченного пространства, при контакте с агрессивными жидкостями (масла, растворители, спирты, кислоты), на открытом воздухе и в системах с большим числом изгибов и циклов нагружения.
Как выбрать рукав по техническим параметрам?
Учитывайте: рабочее давление (WP), внутренний диаметр (DN или ID), допустимый радиус изгиба (R min), температуру среды и совместимость материала внутреннего слоя с рабочей жидкостью. Все параметры указаны в карточке каждого товара в разделе «Характеристики».
